Grilaje metalice MCA cu motoare tubulare

Grilajele metalice realizate din otel galvanizat reprezinta o modalitate de inchidere a spatiilor industriale si comerciale, asigurand totodata o eficienta protectie antiefractie.

Grilajul metalic se executa numai in varianta electrica cu posibilitate de actionare manuala in situatii de urgenta.

Dimensiunile nu sunt standard, ci se stabilesc in functie de necesitatile clientului. L maxim 6000 mm si H maxim 5000 mm si Suprafata maxima 30 mp

Componenta grilajelor metalice cu motoare tubulare



Covorul de lamele, descriere si tipuri de lamele

Covorul de lamele are rolul de a inchide spatiul industrial sau comercial si poate fi confectionat din diferite tipuri de lamele. Lamele sunt din otel galvanizat. Covorul de lamele nu are clipsuri. Greutatea este data de tipul de lamela folosita.

Lamela Tipul Plina  Perforata
grilaj metalic MCA, lamela plina, detaliu grilaj metalic MCA, lamela perforata, detaliu
H lamela (mm)   116 116
Material   otel galvanizat otel galvanizat
Izolatie   nu  nu
Grosime(mm) 0.7 da ---
0.9 da da
1.1 da da
1.2 da ---
Greutate (kg/mp) 0.7 8.64 ---
0.9 11.11 8.79
1.1 13.58 10.78
1.2 14.81 ---


Lamela Tipul Tuburi ondulate Tuburi drepte
grilaj metalic MCA, tuburi drepte, detaliu grilaj metalic MCA, tuburi drepte, detaliu
H lamela (mm)   120 120
Material   otel galvanizat otel galvanizat
Izolatie   nu  nu
Grosime (mm) 1,1 da
Greutate (kg/mp) 1,1 11 5.7
Diametrul tubului (mm) 1,1 14 14

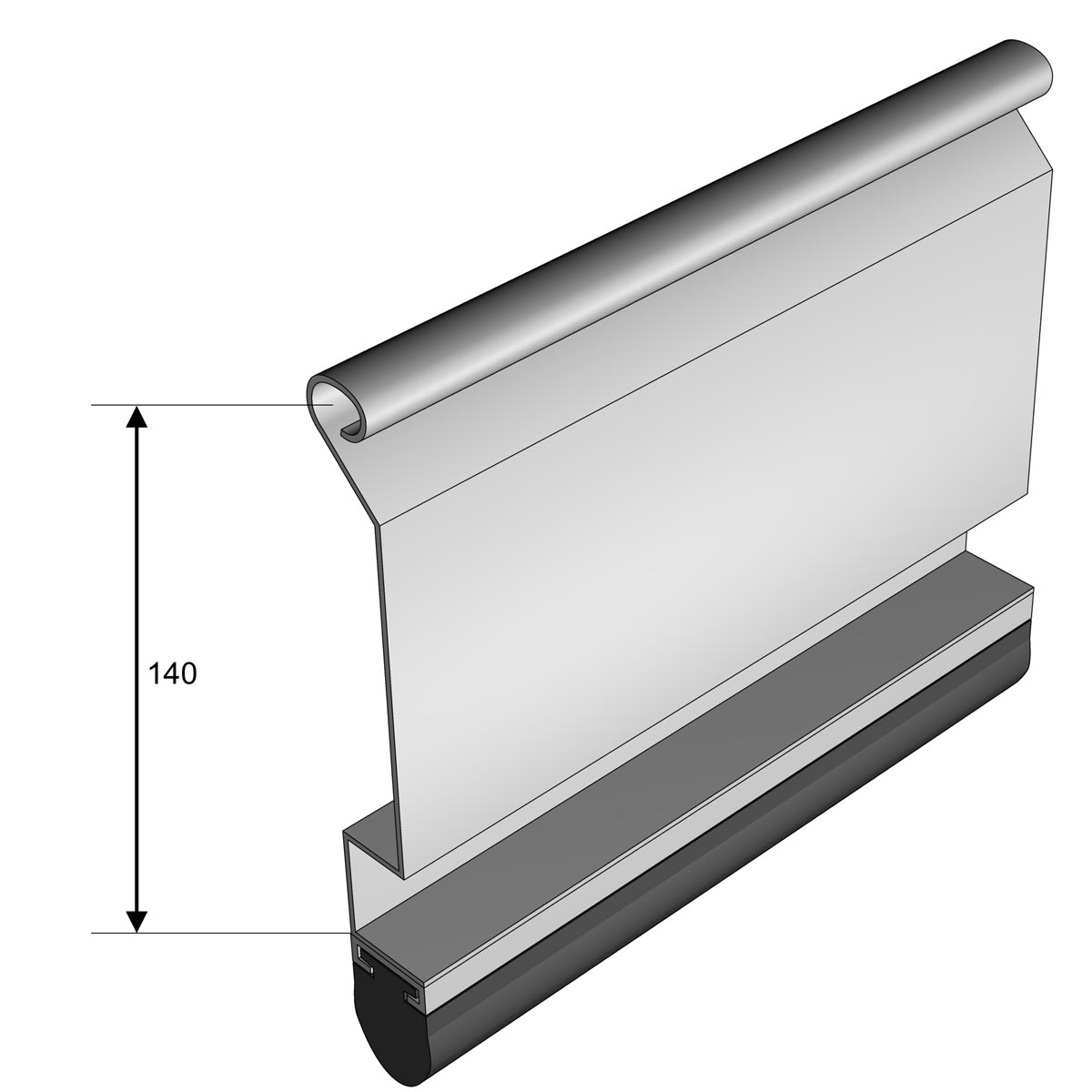

Lamela Tipul Finala
grilaj metalic MCA, lamela finala, detaliu
H lamela (mm) 140
Material otel galvanizat
Izolatie ---
Grosime(mm) 1.5 da
Greutate (kg/ml) 1.5 2.35


Nota!

Covorul de lamele are intotdeauna in partea de sus ultimele 5 Lamele Pline

covor lamele grilaje metalice MCA



Accesoriile covorului de lamele

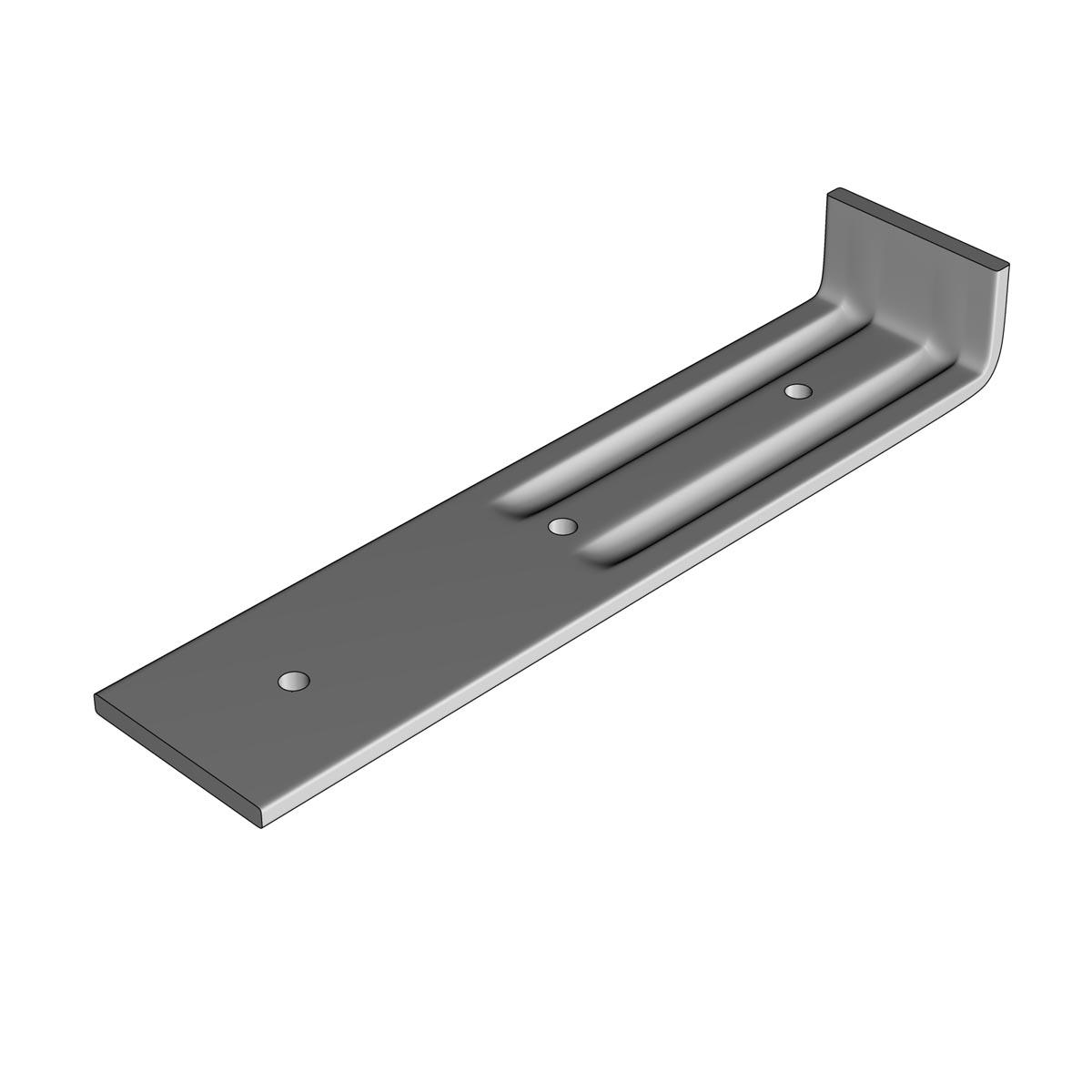

Carligele antifurtuna

Pe lamele pline se fixeaza cu nituri pop carlige antifurtuna care sunt obligatorii la
Clasa de Vant 5. (vezi tabel Clase de Vant)
Carligele antifurtuna sunt fixate din 4 in 4 lamele.
Cand se folosesc carlige antifurtuna, ghidajele trebuie sa fie si ele antifurtuna.
carlig antifurtuna grilaje metalice MCA               carlig antifurtuna grilaje metalice MCA

Cornier

Pentru latimi mai mari de 3500 mm se fixeaza pe ultima lamela cornier  sau/si rectangular

cornier metalic MCA

Tabel dimensiuni cornier in functie de dimensiunea grilajului metalic
Dimensiuni Cornier
L Grilaj A B E
3500< L < 4000 30 30 3
4000 < L < 5000 50 30 3
5000< L < 6000 60 30 3


Axul grilajului metalic

Axul este componenta pe care se fixeaza covorul de lamele.
Materialul din care este confectionat este otel galvanizat.

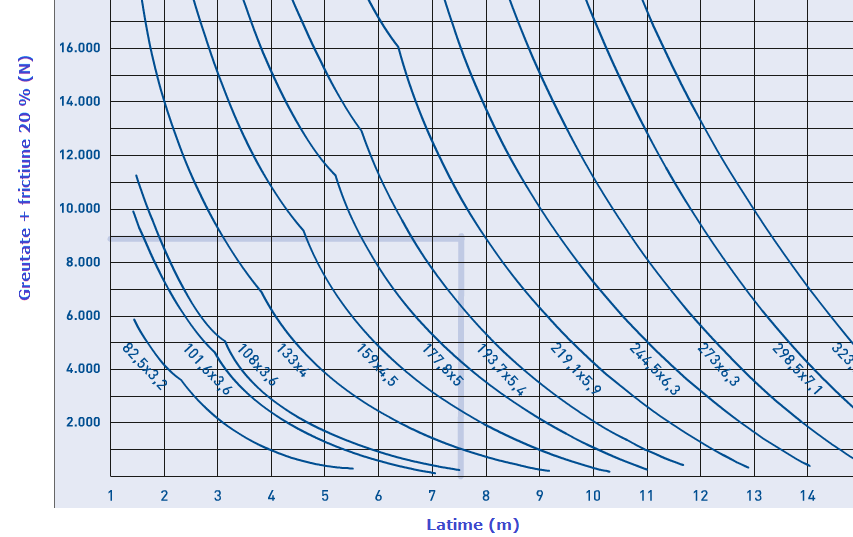

Axul se alege in functie de greutatea covorului de lamele. (vezi graficul de mai jos)

tabel ax grilajului metalic MCA

Exemplu: Pentru un grilaj cu urmatoarele dimensiuni 5700x2600 axul se calculeaza dupa cum urmeaza : 5.7x2.6 = 14.80mp x 11 kg/mp (greutate lamele) = 163 kg + 20% (frictiune) = 195.6 kg x 10 (acceleratia gravitationala) = 1956 (N)

Rezulta: Ax cu dimensiunea de 133x4 , Recomandat 159x4.5


Ghidajul

Ghidajul este realizat din otel galvanizat si rolul sau este sa asigure o culisare buna a covorului de lamele. Ghidajele sunt fara camera de prindere, profile ''U''.

Ghidaj simplu
ghidajul simplu al grilajului metalic MCA
Ghidaj antifurtuna
ghidajul anti-furtuna al grilajului metalic MCA



Ghidajele nu sunt prevazute cu chedere sau perii laterale. Chederele laterale sunt optionale. Ghidajele sunt de diferit dimensiuni in functie de latimea grilajului metalic.


A B E C L max Grilaj
50 30 2 3500
60 30 2.5 5000
80 30 2.5 6000
80 53 3 28 6000


Pe ghidaje sunt sudati opritorii, vezi figura de mai jos

opritori ghidaj grilajului metalic MCA


Accesorii optionale

Gama de culori

Caseta, Covorul de lamele si Ghidajele se pot vopsi in orice gama RAL Caseta


Caseta

Se confectioneaza din tabla de otel galvanizat si are forma patrata.
Se poate realiza pana la latime maxima de 4 ml Yala blocare/deblocare mecanica
Realizeaza blocarea si deblocarea grilajului asigurand o protectie antiefractie.

Yala blocare/deblocare mecanica

Yala blocare/deblocare mecanica este aplicata pe ultima lamela.
Blocarea se face in ghidaj stanga / dreapta.
In varianta electrica se poate utiliza si Contact Electric
yala grilajului metalic MCA

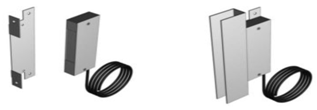

Contactul Electric

Nu permite motorului sa deschida grilajul cand yala blocheaza grilajul. Este un sistem de siguranta impotriva deteriorarii grilajului metalic. Contactul Electric se fixeaza in partea de jos a ghidajelor in dreptul yalei deblocare/blocare mecanica
contactul electric al grilajului metalic MCA

Chederele laterale.

Sunt optionale si cu ajutorul lor se reduce nivelul de zgomot si realizeaza o etansare suplimentara.
chedere lateral al grilajului metalic MCA

Ranforsare ghidaje

Pentru ghidajele antifurtuna, asigura o fixare eficienta a ghidajelor. Se utilizeaza din 500 mm in 500 mm. Ranforsarile sunt cu fixare frontala si laterala

Ranforsare frontala
carligul de agatare al grilajului metalic MCA
Ranforsare laterala
carligul de agatare al grilajului metalic MCA

Actionarea electrica

Logo SIMU, producator motor tubular grilaje metalice

Actionarea Electrica este realizata de motorul lateral marca SIMU . Actionarea Electrica este realizata de motorul tubular marca Simu. Motoarele Tubulare sunt fixate in ax.

Modele motoare tubulare SIMU pentru grilaje metalice MCA


Tipuri de motoare tubulare



Motor Cuplu
(Nm)
Viteza
(rpm)
Puterea
(w)
Protectie termica (minute) Nr. ture
limita de cursa
T815M 150 8 450 4 17
T825M 250 8 710 4 17
T825M 250 8 710 4 21
T830M 300 8 855 4 17
T835M 350 8 990 4 15
T840M 450 8 1200 4 15

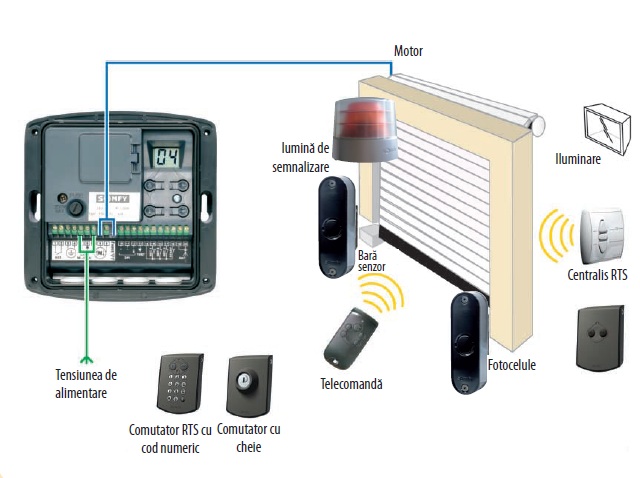

Accesorii automatizari

  • Panou de comanda Sus-Stop-Jos (functie Om prezent),
    nu se mai poate conecta nici un alt element de comanda si control
  • fotocelule
  • lampa de avertizare
  • safety edge
  • telecomenzi
  • buton de comanda
  • selector cu cheie


Conexiuni motor tubular SIMU pentru grilaje metalice MCA

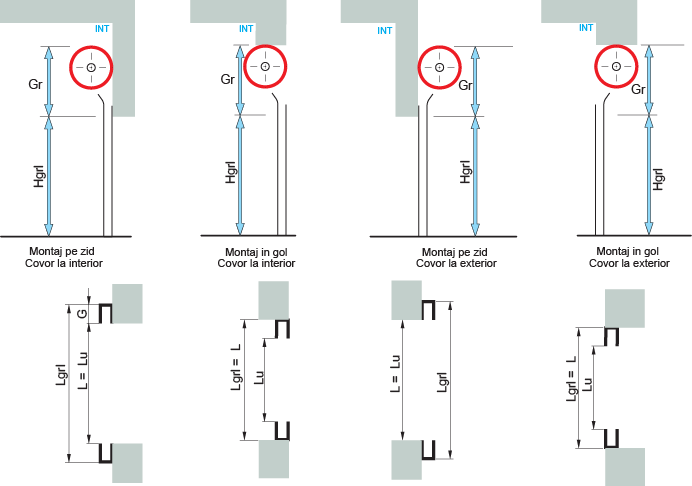

Variante de instalare a grilajelor metalice

In functie de spatiu si de necesitati, grilajele metalice se pot monta in 4 moduri. In functie de pozitionarea axului pe care se roluieste grilajul, montajul poate fi facut in interiorul golului sau axul poate fi fixat pe zid. In functie de pozitia covorului metalic, acesta poate fi orientat la exterior sau la interior.

Cele 4 moduri de instalare sunt:
  • Montaj in gol
    • Covor la exterior
    • Covor la interior
  • Montaj pe zid
    • Covor la exterior
    • Covor la interior


Legenda

  • Hgrl - Inaltime grilaj
  • Gr - Spatiu montaj
  • Lgrl - Latime grilaj
  • Lu - Latime utila
  • L - Latime gol

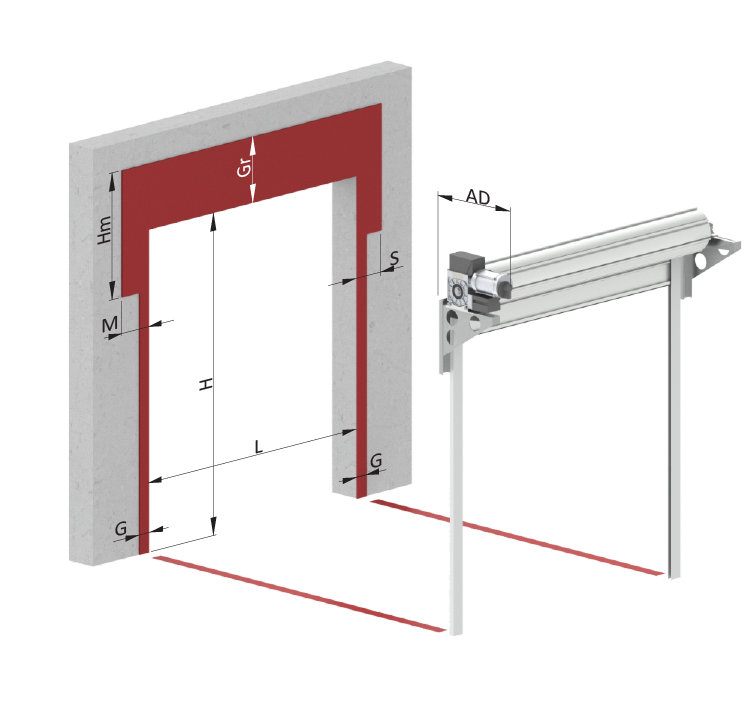

Masurarea spatiului de instalare pe zid


Motor tubular sau central
Motor lateral

Zona hasurata cu grena trebuie sa fie in acelasi plan si sa nu fie nimic sa impiedice fixarea elementelor din componenta Grilajului Metalic

Dimensiunile care trebuiesc masurate si verificate sunt:

  • L x H dimensiune Grilaj

Spatii necesare instalare :
  • G - dimensiunea ghidajului, vezi tabel cu dimensiuni ghidaje (latime)
  • Gr/Hm/AD - spatiu de rulare, vezi tabel cu cote necesare instalare
  • S – minim 100 mm
  • M – minim 100 mm
  • AD – minm 500 mm

Spatii necesare pentru instalare

Inaltimea diametrului de rulare necesar GR
H Diametru
Φ133 Φ168 Φ200 Φ220 Φ240
1000 290 315 335 350 360
1600 340 340 345 360 380
2200 340 355 370 385 400
2800 350 375 380 400 415
3000 360 385 395 400 420
3600 375 395 410 415 425
4200 390 410 415 425 440
4800 405 415 420 435 455
5000 405 420 425 440 455
5600 415 430 440 455 465
6000 420 445 445 460 475


  • Hm = 460 mm
  • M = 350 mm
  • S = 150 mm
  • G = vezi tabel ghidaje
  • AD = 460 mm



Limite dimensionale si clase de vant

  • Dimensiuni minime
    • L min 1000 mm / H min 1000 mm
  • Dimensiuni maxime
    • L max 6000 mm / Hmax 5000 mm
    • Suprafata maxima 30 mp
    • L max caseta 4000 mm
  • Clase de vant
    • L < 5000 mm este dimensionat la clasa de vant 2
    • L > 5000 mm recomandat clasa de vant 3
  • Actionare manuala
    • Greutate maxima 240 kg.
    • Actionare manuala Lmax 3000 mm si H max 3000 mm



Tabelul claselor de vant

Clasa de vant PA (Pascal) da (N/mp) Km/h m/s
0
2 450 45 96 27
3 700 70 120 33
4 1000 100 144 40
5 > 1000 > 100 > 144 > 40


.
