Grilajele metalice realizate din otel galvanizat reprezinta o modalitate usoara de inchidere a spatiilor industriale si comerciale, care asigura totodata o protectie eficienta antiefractie. Grilajul metalic cu arcuri de compensare este singura varianta de grilaj metalic care se poate realiza atat in versiune manuala, cat si electrica.

Arcurile de compensare sunt arcuri lamelare care se roluiesc pe un ax fix si se strang in casete rotunde. Exemplu: Ruleta sau Tabachera de la Termostoruri. Dimensiunile nu sunt standard, ci se stabilesc in functie de necesitatile clientului. L maxim 6000 mm si H maxim 5000 mm si Suprafata maxima 30 mp

Componenta grilajelor metalice cu arcuri de compensare

• Covor de lamele
• Ax
• Sistem al arcurilor de compensare
• Accesorii optionale
• Motor

Covorul de lamele are rolul de a inchide spatiul industrial sau comercial si poate fi confectionat din diferite tipuri de lamele din otel galvanizat. Covorul de lamele nu are clipsuri. Greutatea este data de tipul de lamela folosita.

Lamela	Tipul	Plina	Perforata
H lamela (mm)		116	116
Material		otel galvanizat	otel galvanizat
Izolatie		nu	nu
Grosime(mm)	0.7	da	---
	0.9	da	da
	1.1	da	da
	1.2	da	---
Greutate (kg/mp)	0.7	8.64	---
	0.9	11.11	8.79
	1.1	13.58	10.78
	1.2	14.81	---

Lamela	Tipul	Tuburi ondulate	Tuburi drepte
H lamela (mm)		120	120
Material		otel galvanizat	otel galvanizat
Izolatie		nu	nu
Grosime (mm)	1,1	da
Greutate (kg/mp)	1,1	11	5.7
Diametrul tubului (mm)	1,1	14	14

Lamela	Tipul	Finala
H lamela (mm)		140
Material		otel galvanizat
Izolatie		---
Grosime(mm)	1.5	da
Greutate (kg/ml)	1.5	2.35

Nota!

Covorul de lamele are intotdeauna in partea de sus ultimele 5 Lamele Pline

Carligele antifurtuna

Pe lamele pline se fixeaza cu nituri pop carlige antifurtuna care sunt obligatorii la
Clasa de Vant 5. (vezi tabel Clase de Vant)
Carligele antifurtuna sunt fixate din 4 in 4 lamele.
Cand se folosesc carlige antifurtuna, ghidajele trebuie sa fie si ele antifurtuna.

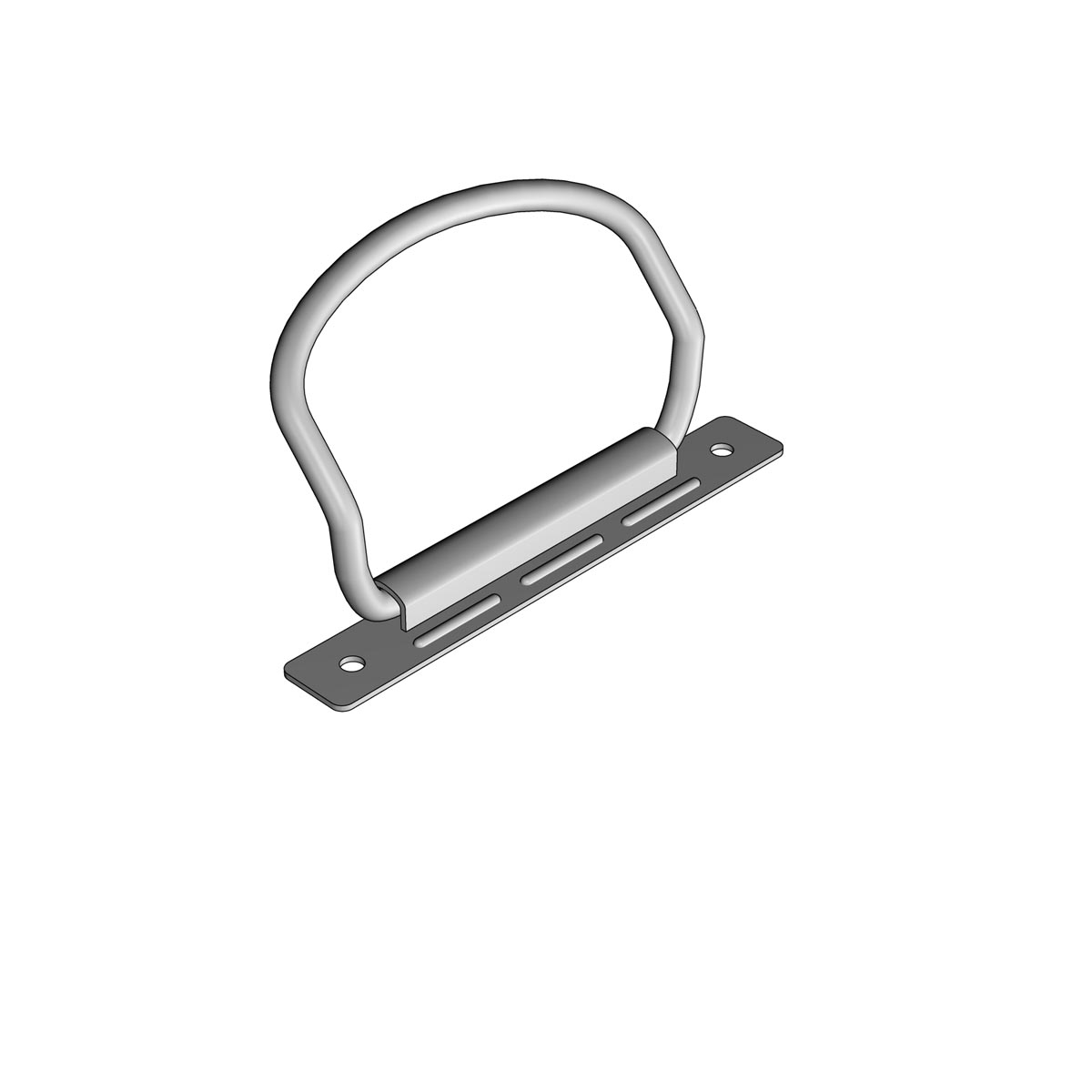

Manerele

Pe lamela finala sunt fixate cu nituri pop doua manere

Opritorii covorului de lamele

Pe lamela finala sunt fixati cu nituri pop doi opritori stanga dreapta

Cornier

Pentru latimi mai mari de 3500 mm se fixeaza pe ultima lamela cornier  sau/si rectangular

Tabel dimensiuni cornier in functie de dimensiunea grilajului metalic

Dimensiuni Cornier
L Grilaj	A	B	E
3500< L < 4000	30	30	3
4000 < L < 5000	50	30	3
5000< L < 6000	60	30	3

Axul componenta pe care se fixeaza sistemul de arcuri de compensare. Materialul din care este confectionat este otel galvanizat cu grosime de 3 mm. Are dimensiuni diferite in functie de greutatea covorului de lamele si latimea grilajului. Diametrele sunt de 60mm si 76mm. Axul se alege in functie de latime si greutatea covorului de lamele. (vezi tabelul de mai jos)

Greutate	Latime Grilaj metalic MCA
	2000 mm	2500 mm	3000 mm	3500 mm	4000 mm	4500 mm	5000 mm	5500 mm	6000 mm
100 Kg	60 x 3	60 x 3	60 x 3	60 x 3	60 x 3	60 x 3	60 x 3	76 x 3	76 x 3
101 - 120 kg	60 x 3	60 x 3	60 x 3	60 x 3	60 x 3	60 x 3	76 x 3	76 x 3	76 x 3
121 - 140 kg	60 x 3	60 x 3	60 x 3	60 x 3	60 x 3	76 x 3	76 x 3	76 x 3	76 x 3
141 - 160 kg	60 x 3	60 x 3	60 x 3	60 x 3	76 x 3	76 x 3	76 x 3	76 x 3	76 x 3
161 - 180 kg	60 x 3	60 x 3	60 x 3	76 x 3	76 x 3	76 x 3	76 x 3	76 x 3	76 x 3
181 - 200 kg	60 x 3	60 x 3	76 x 3	76 x 3	76 x 3	76 x 3	76 x 3	76 x 3
201 - 220 kg	60 x 3	76 x 3	76 x 3	76 x 3	76 x 3	76 x 3	76 x 3
221 - 240 kg	76 x 3	76 x 3	76 x 3	76 x 3	76 x 3	76 x 3

Sistemul de arcuri de compensare

Este un dispozitiv care ajuta la mentinerea covorului de lamele intr-un balans astfel incat covorul de lamele sa stea in orice pozitie. Arcurile de compensare pot fi 2, 4, 6, etc., intotdeauna numar par.
Sistemul este compus din Caseta de Arc si Arc Lamelar

Ansamblu complet al sistemului de arcuri de compensare

Caseta de Arc

Sunt realizate din otel galvanizat si se pozitioneaza simetric pe ax. Pe aceste casete sunt fixate arcurile lamelare. Casetele de arc au trei diametre 200 mm ; 220 mm ; 240 mm

Arcul Lamelar

Arcul lamelar este de diferite latimi si grosimi si se alege in functie de greutatea covorului de lamele

• 50 x 1,1
• 60 x 1,1
• 60 x 1,2
• 60 x 1,3
• 60 x 1,4

Ghidajul

Este realizat din otel galvanizat si rolul sau este sa asigure o culisare buna a covorului de lamele. Ghidajele sunt fara camera de prindere, profile ''U''.

Ghidajele nu sunt prevazute cu chedere sau perii laterale. Chederele laterale sunt optionale. Ghidajele sunt de diferite dimensiuni in functie de latimea grilajului metalic.

A	B	E	C	L max Grilaj
50	30	2		3500
60	30	2.5		5000
80	30	2.5		6000
80	53	3	28	6000

Pe ghidaje sunt sudati opritorii, vezi figura de mai jos

Gama de culori

Caseta, Covorul de lamele si Ghidajele se pot vopsi in orice gama RAL Caseta

Caseta

Se confectioneaza din tabla de otel galvanizat si are forma patrata.
Se poate realiza pana la latime maxima de 4 ml Yala blocare/deblocare mecanica
Realizeaza blocarea si deblocarea grilajului asigurand o eficienta protectie antiefractie.

Yala blocare/deblocare mecanica

Yala blocare/deblocare mecanica este aplicata pe ultima lamela.
Blocarea se face in ghidaj stanga / dreapta.
In varianta electrica se poate utiliza si Contact Electric

Contactul Electric

Nu permite motorului sa deschida grilajul cand yala il blocheaza. Este un sistem de siguranta impotriva deteriorarii grilajului metalic. Contactul Electric se fixeaza in partea de jos a ghidajelor in dreptul yalei deblocare/blocare mecanica

Chederele laterale.

Sunt optionale si cu ajutorul lor se reduce nivelul de zgomot si realizeaza o etansare suplimentara.

Ochi de agatare

Pe lamela finala la jumatate se fixeaza piesa de agatare, la grilajele inalte unde operatorul nu poate manevra grilajul cu ajutorul manerelor

Carligul de agatare

Ajuta la coborarea grilajului metalic atunci cand este in varianta manuala si inaltimea grilajului este mai mare de 2000 mm sau este in varianta electrica pentru utilizarea manuala in caz de urgenta. Carligul de agatare este la dimensiune de 1500 mm sau 2000 mm

Ranforsare ghidaje

Pentru ghidajele antifurtuna, asigura o fixare eficienta a ghidajelor. Se utilizeaza din 500 mm in 500 mm. Ranforsarile sunt cu fixare frontala si laterala

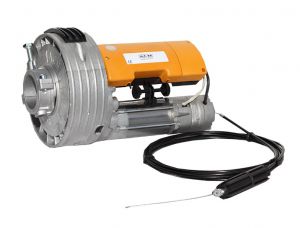

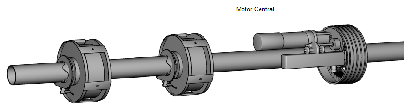

Motoarele centrale folosite de MCA pentru automatizarea grilajelor metalice sunt realizate in Italia si poarta marca ACM. Aceste motoare sunt fixate pe ax, precum in figura de mai jos, si sunt ajutate de arcuri de compensare.

Alegerea motorului se face in functie de greutatea covorului de lamele, diametrul axului (60 / 70 mm) si casetele de arc (200 / 220 / 240 mm). Motorul are posibilitatea deblocarii si trecerea pe varianta manuala.

Tipuri de motoare centrale

Motor	Cuplu Nm)	Viteza rpm)	Putere (W)	Protectie Termica (min)	Cicluri (pe zi)	Coroane (mm)	Dimatru Ax (mm)
ACM Unititan	155	10	630	4	5	220	60
ACM Unititan	200	8	630	4	5	240	70

Accesorii automatizari

• Buton sau Selector cu Cheie
• Unitate centrale de comanda Somfy Axroll
• Unitate centrale de comanda Sommer Com 5420
• Fotocelule
• Lampa de avertizare
• Safety edge
• Telecomenzi
• Buton de comanda
• Selector cu cheie

Limite dimensionale si clase de vant

• Dimensiuni minime
  • L min 1000 mm / H min 1000 mm
• Dimensiuni maxime
  • L max 6000 mm / Hmax 5000 mm
  • Suprafata maxima 30 mp
  • L max caseta 4000 mm
• Clase de vant
  • L < 5000 mm este dimensionat la clasa de vant 2
  • L > 5000 mm recomandat clasa de vant 3
• Actionare manuala
  • Greutate maxima 240 kg.
  • Actionare manuala Lmax 3000 mm si H max 3000 mm

Tabelul claselor de vant

Clasa de vant	PA (Pascal)	da (N/mp)	Km/h	m/s
0
2	450	45	96	27
3	700	70	120	33
4	1000	100	144	40
5	> 1000	> 100	> 144	> 40

Spatii necesare pentru instalarea grilajelor metalice cu arcuri de compensare

Caseta arc	H grilaj	Lamela 116 mm		Tuburi drepte	Tuiburi ondulate	Profilight
		Normal	Antivant	Normal	Normal	Normal
200	1000	340	340	340	400	incompatibil
	1200
	1400
	1600
	1800
	2000
	2200	340	370	370
	2400
	2600				450
	2800
	3000
	3200		400	400
	3400
	3500
220	3600	370	400		500
	3800
	4000
	4200			450
240	4400	400	450
	4600
	4800
	5000
